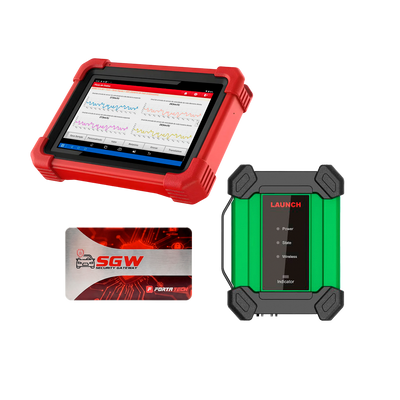

Scanner 919 DTEA Pro New Edition + SGW + osciloscópio EM 101N

O Combo Launch 919 DTEA PRO New Edition + SGW + EM101N reúne scanner automotivo profissional, Security Gateway e um equipamento que combina osciloscópio de 2 canais e multímetro digital em uma única solução.

Desenvolvido para oficinas, autoelétricas, autocenters e profissionais de diagnóstico automotivo, o combo permite realizar desde a identificação de falhas nos módulos eletrônicos até a análise detalhada de sinais, tensões, correntes, resistências e formas de onda.

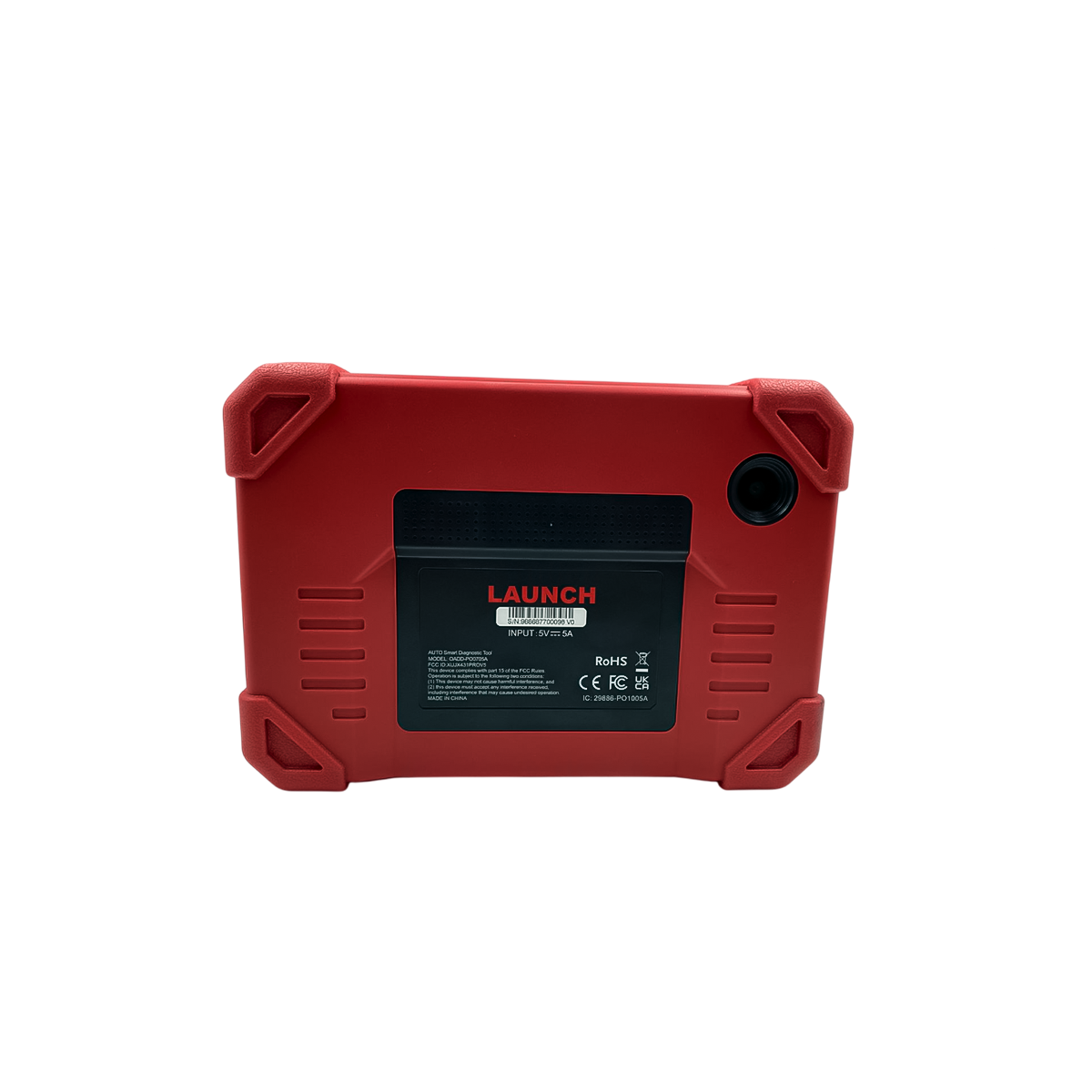

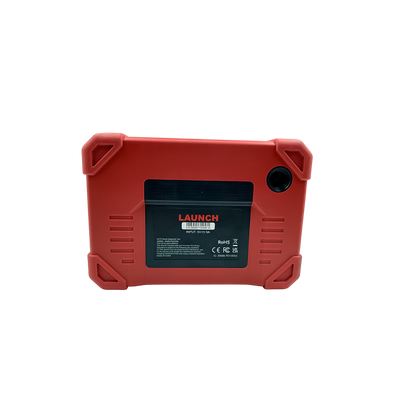

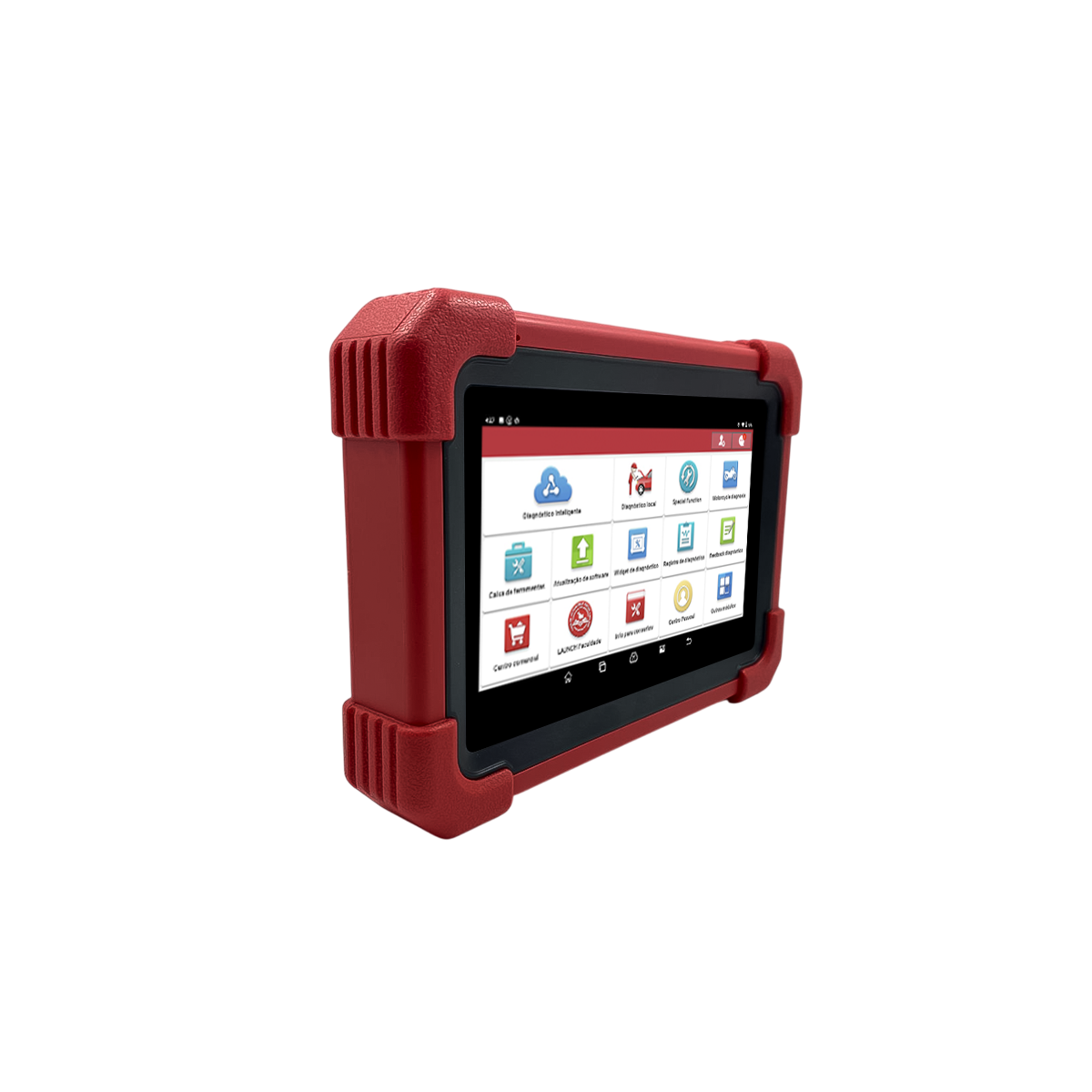

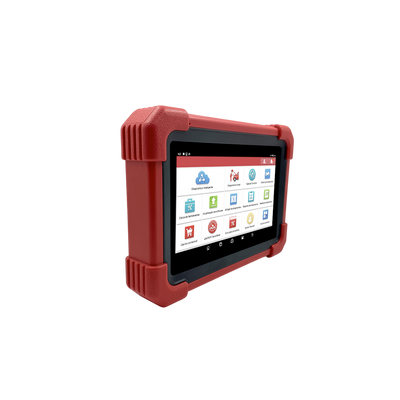

Launch 919 DTEA PRO New Edition

O Launch 919 DTEA PRO New Edition é o equipamento principal do combo para diagnóstico dos sistemas eletrônicos do veículo.

Permite identificação automática por VIN, leitura e apagamento de códigos de falha, análise de dados em tempo real e testes ativos (controle bidirecional) nos sistemas compatíveis.

O scanner conta ainda com funções especiais para procedimentos de manutenção, incluindo recursos como reset de óleo, EPB, SAS, TBI, regeneração de DPF, reaprendizado de câmbio, registro de bateria, TPMS e outras funções de serviço.

O suporte a protocolos modernos como CAN FD e DoIP amplia sua aplicação em veículos de nova geração.

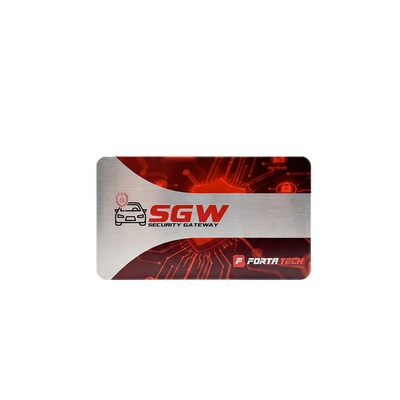

SGW — Security Gateway

O SGW (Security Gateway) complementa o scanner para o diagnóstico de veículos compatíveis que utilizam sistemas de segurança para controlar o acesso aos módulos eletrônicos.

Esse recurso amplia as possibilidades de diagnóstico em veículos com sistemas protegidos, permitindo a realização de procedimentos autorizados nos módulos compatíveis.

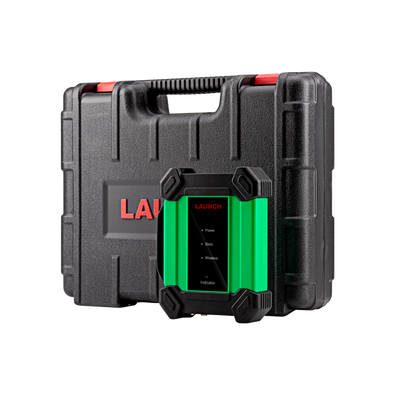

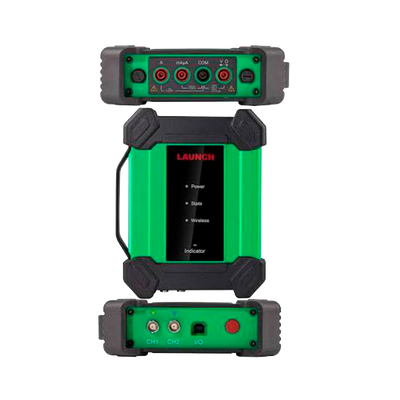

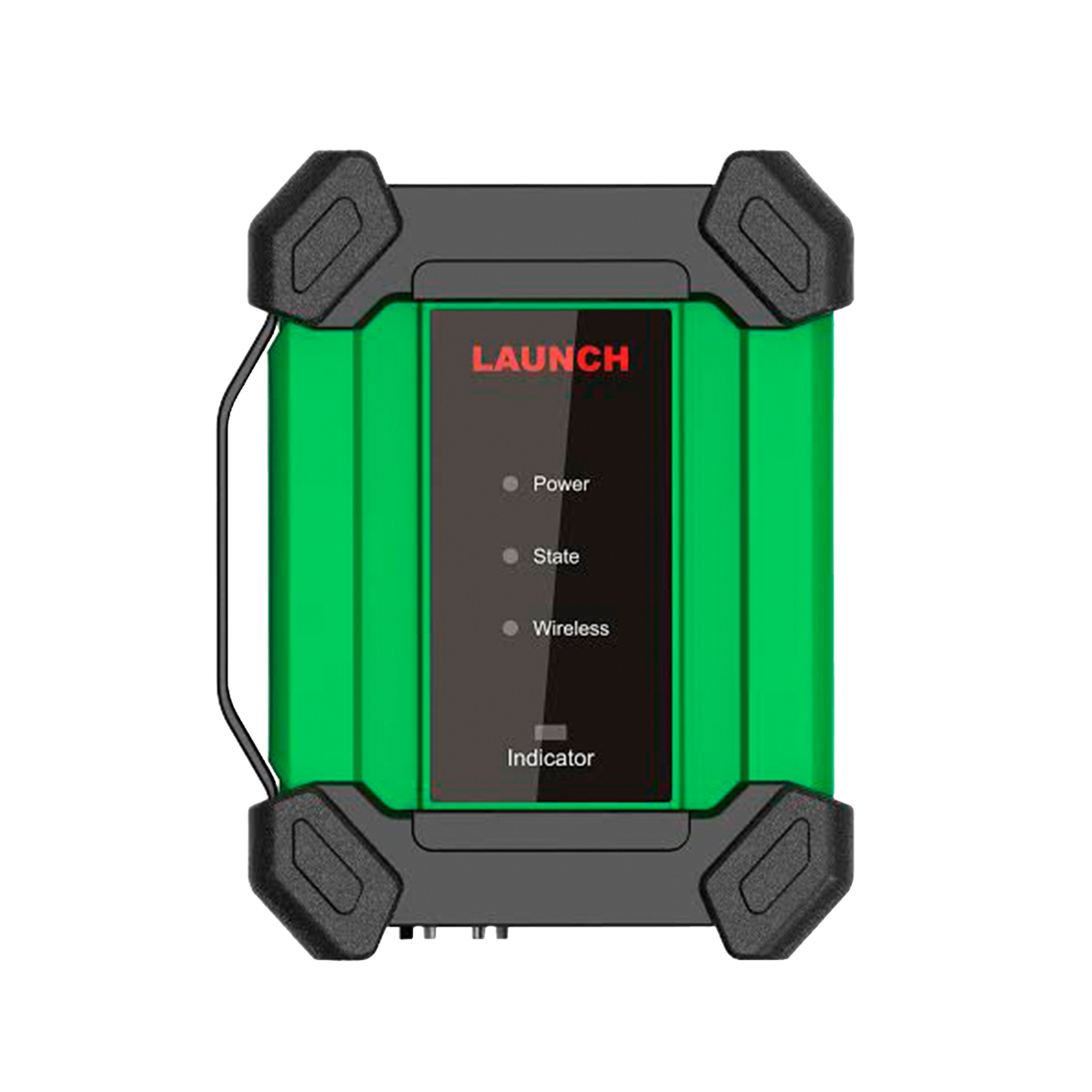

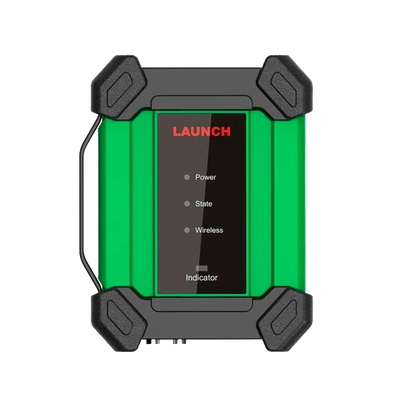

LAUNCH EM101N — Osciloscópio + Multímetro

O LAUNCH EM101N combina as funções de osciloscópio automotivo de 2 canais e multímetro digital em um único equipamento.

Essa combinação permite realizar medições elétricas e visualizar formas de onda, auxiliando na investigação de falhas em sensores, atuadores, circuitos elétricos e sistemas eletrônicos.

O equipamento pode ser utilizado com ferramentas de diagnóstico LAUNCH X-431, com conexão com fio ou sem fio, conforme a configuração compatível.

Sua interface permite salvar e abrir formas de onda localmente, facilitando a comparação e análise dos sinais.

Diagnóstico eletrônico e elétrico em um único combo

A combinação dos três equipamentos permite trabalhar em diferentes etapas do diagnóstico:

919 DTEA PRO New Edition ? diagnóstico dos módulos, leitura de falhas, dados em tempo real e testes ativos.

SGW ? acesso a funções de diagnóstico em veículos compatíveis com Security Gateway.

EM101N ? medições elétricas e análise de formas de onda com osciloscópio de 2 canais.

Essa integração permite aprofundar a investigação de falhas elétricas e eletrônicas, especialmente quando a leitura de códigos de falha não é suficiente para determinar a causa do problema.

Principais recursos do EM101N

• Osciloscópio automotivo de 2 canais;
• Multímetro digital integrado;
• Largura de banda de 10 MHz;
• Taxa máxima de amostragem em tempo real de 50 MHz/s;
• Memória de buffer de 1 M;
• Medição de tensão AC/DC de até ±600 V;
• Medição de corrente AC/DC de até ±10 A;
• Medição de resistência de até 6 MO;
• Teste de continuidade;
• Teste de diodo;
• Sensibilidade vertical de 2 mV/div a 5 V/div;
• Modos de amostragem normal, detecção de pico e média;
• Trigger por borda e largura de pulso;
• Modos de disparo automático, normal e único;
• Medições automáticas de frequência, período, valores máximos, mínimos, médios e pico a pico;
• Compatibilidade com ferramentas de diagnóstico LAUNCH X-431.

Composição do Combo

• 1 Scanner Launch 919 DTEA PRO New Edition;
• 1 Interface VCI;
• Cabos e adaptadores de diagnóstico;
• 1 SGW (Security Gateway);
• 1 LAUNCH EM101N;
• 2 cabos de teste BNC para 4 mm;
• 2 pontas de prova para multímetro;
• 2 sondas de multímetro, sendo preta e vermelha;
• 4 garras jacaré;
• 1 kit de pontas de prova pretas;
• 1 cabo USB Tipo A para Tipo B;
• Manuais dos produtos;
• Plugues e adaptadores de alimentação conforme conteúdo da embalagem.

Indicado para

O Combo Launch 919 DTEA PRO New Edition + SGW + EM101N é indicado para oficinas mecânicas, autoelétricas, autocenters, centros de diagnóstico, concessionárias e profissionais que precisam realizar diagnóstico eletrônico e medições elétricas com maior profundidade e precisão.

Scanner + SGW + osciloscópio + multímetro em uma única solução profissional para diagnóstico automotivo avançado.
