Osciloscópio 2 canais c/ multímetro Launch EM101N

A detecção e a manutenção do sistema elétrico de veículos de novas energias são fundamentais. Por meio da visualização dos diagramas de formas de onda, é possível otimizar e agilizar o processo de diagnóstico e manutenção.

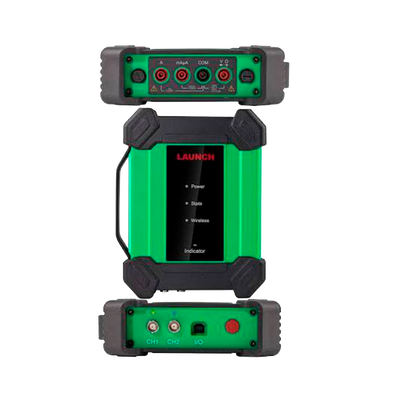

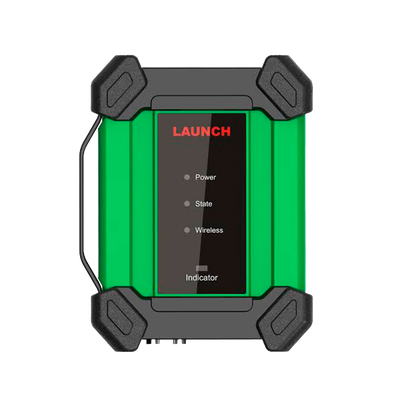

O LAUNCH EM101N integra as funções de multímetro digital e osciloscópio de dois canais em um único equipamento, oferecendo praticidade e versatilidade para diferentes aplicações de diagnóstico automotivo.

O novo aplicativo de diagnóstico possui uma interface intuitiva e fácil de utilizar, além de permitir salvar e abrir formas de onda localmente, facilitando a análise e comparação dos sinais.

Principais características do LAUNCH EM101N

1. Combina as funcionalidades de um osciloscópio de dois canais e de um multímetro digital em um único equipamento.
2. Possui capa de borracha resistente a quedas, aumentando a proteção do equipamento. O exclusivo sistema de encaixe do fusível facilita sua substituição.
3. Pode ser utilizado com ferramentas de diagnóstico X-431, permitindo conexão sem fio ou com fio, conforme a necessidade.
4. Em conjunto com as ferramentas de diagnóstico X-431, conta com uma nova interface (UI) que oferece três modos de exibição, permitindo alternar livremente entre eles.
5. O equipamento acompanha diversos acessórios, incluindo pontas de prova, cabos de teste para multímetro, garras jacaré e cabos de teste para os canais do osciloscópio.

Especificações técnicas

Tensão CC (DC): faixa automática, faixa de medição de ±600 V

Tensão CA (AC): faixa automática, faixa de medição de ±600 V

Corrente CC (DC): faixa automática, faixa de medição de ±10 A
Para medições de corrente em faixas maiores, é necessário conectar um sensor externo.

Corrente CA (AC): faixa automática, faixa de medição de ±10 A. Medição por valor médio.
Para medições de corrente em faixas maiores, é necessário conectar um sensor externo.

Resistência: faixa automática, faixa de medição de 0 a 6 MO

Teste de continuidade: emite sinal sonoro quando a resistência é inferior a 30 O

Diodo: 0,5 V a 2,0 V

Capacidade da bateria: 3.100 mAh

Largura de banda: 10 MHz

Canais: 2 canais analógicos

Taxa máxima de amostragem em tempo real: 50 MHz/s

Base de tempo: 1 µs/div a 10 s/div, com passos de 1-2-5 vezes

Modos de amostragem: amostragem normal, detecção de pico e média

Memória de buffer: 1 M

Acoplamento de entrada: CC (DC), CA (AC) e aterramento

Impedância de entrada: 1 MO ±2%, em paralelo com 15 pF ±5 pF

Sensibilidade vertical: 2 mV/div a 5 V/div

Resolução vertical: 8 bits

Tensão máxima de entrada: 40 V de pico (valor de pico CC + CA)

Fator de atenuação da sonda: 1X, 10X e 100X
Requer suporte da sonda.

Tipos de disparo (Trigger): disparo por borda e disparo por largura de pulso

Modos de disparo: automático, normal e único

Medições automáticas: valor pico a pico, valor médio, valor máximo, valor mínimo, valor superior, valor inferior, frequência e período.

Conteúdo da embalagem

• 1x Unidade principal EM101N
• 2x Cabos de teste BNC para 4 mm
• 2x Pontas de prova para multímetro
• 2x Sondas de multímetro (preta + vermelha)
• 4x Garras jacaré
• 1x Kit de pontas de prova pretas (5 pontas + 20 pinos + 2 tampas)
• 1x Cabo USB Tipo A para Tipo B
• 1x Manual do usuário
• 1x Plugue de alimentação padrão UK
• 1x Plugue de alimentação padrão EU
• 1x Plugue de alimentação padrão AU
• 1x Adaptador de alimentação padrão US
